測試氣路及原理—直壓式
關鍵詞：檢漏儀、氣密儀、氣密檢測儀、試漏儀

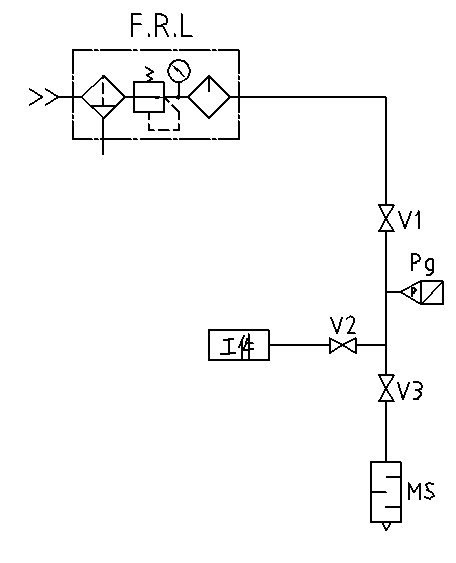

儀器通過向被測物（產品）內充入規定壓力的壓縮空氣，然后根據其內部壓力的變化從而檢測出是否有泄漏及泄漏大小的原理。首先，檢漏儀向被測物充入調壓后的氣體，然后停止充氣進行保壓，保壓過程中通過高靈敏度壓力傳感器，感測出因泄漏導致的壓力降，即直壓泄漏量。系統工作流程如下：
F.L.R— —減壓過濾裝置；
V1— —充氣閥；
V3— —放氣閥；
V2— —手動閥；
Pg — —壓力變送器器；
MS— —消聲器；
首先將V1、V2閥打開，V3閥關閉，檢漏儀從氣源向被測產品充入規定壓力的壓縮空氣，然后將V1閥關閉，V2閥保持打開、V3閥保持關閉，經過一段時間的平衡后,被測產品內部壓力變化也將進入平衡狀態，接下來進入檢測階段即進行相應的泄漏值采集計算并給出被測產品測試合格與否信號。
